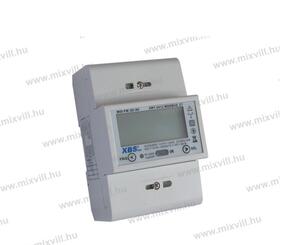

OMU System MID-FM-3DAV univerzális digitális áramváltós fogyasztásmérő 3 fázisú modbus

Beiktatási teljesítmény (S1): <0,01VA (fázisonként az ÁV felőli bemeneten rövidzár van, melyen egy ferritgyűrű található, amire van kötve maga a fogyasztásmérő. Tehát a vezetékméretezésnél a vezeték fajlagos ellenállásával, hosszával és keresztmetszetével kell számolni, hogy a működési áramtartományon belül maradjunk, és a mérés pontos legyen:

R=(ρ*2*l)/A

Ahol ρ: a rézvezeték fajlagos ellenállása, A: a rézvezeték keresztmetszete, l: a rézvezeték hossza.

S2=I2*R

Ahol I: az áramváltó szekunder áramerőssége (5A)

A mérőkör terhelése: S=S1+S2, melyből látszik, hogy a fogyasztásmérő által felvett teljesítmény (S1) elhanyagolható.

Az MSZ EN60044-1 szabvány alapján az áramváltó névleges teljesítményét (Snévl) a szekunder kör terheléséhez illeszteni kell, a névleges teljesítmény 25-100%-a közötti érték megfelelő: 0,25*Snévl S Snévl
Túláram visszatartás: 30 x Imax 0,01s-ig
Kimeneti visszajelző értéke (LED): 1600imp/kWh
Impulzuskimeneti érték: 1600imp/kWh
Tápellátás visszajelzés (A,B & C LED): Az eszköz A/B/C pontja feszültség alatt van
Fogyasztás visszajelzés mérés esetén: villanás (PULSE & LED)
Beállítható áramváltási tartományok 27 különböző típus
Nemzetközi szabvány: IEC 62053-21
Pontossági osztály: 1
IP védettség: IP51 (védőburkolattal)
A 27 tartományi értékből kiválaszthatja a megfelelőt (5:5-950: 5 )
Egy külső biztosíték vagy hőkioldó bekötése ajánlott az ellátási vonalba annak érdekében, hogy az eszköz túláram ellen védve legyen.
35mm-es DIN sínre szerelhető.
Ha a környezeti hatások azt indokolják, az eszközt javasolt túlfeszültségvédelmi eszközökkel ellátni.
Bekötés után az eszköz plombálható.
