A dugattyús szivattyúk térfogat kiszorítási elven működő szerkezetek. Ha egy tartály térfogatát változtatjuk úgy, hogy egy nyíláson keresztül csővezetékhez kapcsolódik, akkor a tartály térfogatának növelésével a csőből folyadékot vagy gázt lehet áramoltatni a tartályba, a térfogat csökkentésével a közeg a tartályból a csővezetékbe áramlik. Ezt az elvet felhasználva igen változatos szerkezeti megoldások születtek. Egy dugattyús szivattyúnál a  dugattyú hátrafelé mozgásakor nyomásesés jön létre a dugattyú előtti térben, amelynek hatására a tartályból folyadékot szív a szívószelepen. Szíváskor a nyomószelep zárva van. A dugattyú a hátsó holtponti helyzetét elhagyva előre mozog és kiszorítja a folyadékot a dugattyú elől a nyitott nyomószelepen keresztül. Ez a ciklus ismétlődik folyamatosan.



Dugattyús szivattyú Forgalmazók

Szivattyú iparágunk szakterülete a sűrű, nehezen folyó anyagok valamint vegyszerek szivattyúzása és adagolása, speciális alkalmazásokra is. Az INS Ipari Alkalmazások Zrt. azzal a céllal jött létre, hogy az ipari alkalmazások területén szé...

Folyadékok, zagyok, sűrű és viszkózus anyagok szivattyúzása, adagolása. Levegő, gázok, gőzök elszívása, sűrítése, vákuum-és kompresszor technológia. Bio energiahordozók (biogáz, biodiesel, bioetanol) gyártásközbeni szivattyúzása. Szivattyúk...

A világ élvonalába tartozó szivattyúgyártó cégek képviselete, termékeinek forgalmazása, beszerelése, szerviz, szaktanácsadás. Üzletfilozófiánk alapja, hogy megfelelő megoldást tudjunk ajánlani az ipari körülmények között eloforduló összes ...

Cégünk 1990 óta képviseli Magyarországon az ipari szivattyúgyártó világmárkákat a vegyszeradagolás, vegyszerátfejtés, nyomásfokozás, víz-és szennyvízkezelés, uszodai vízkezelés területén, valamint az élelmiszeripari, vegyipari, gyógyszeripa...

VERBIS KFT- GÉPKÍNÁLAT AVANT TECNO- UNIVERZÁLIS MINIRAKODÓK 200, 300, 400, 500, 600, 700 SOROZAT A Finnországi Tamperében készülő rendkívül sokoldalú Avant kisgépek alkalmasak a legkülönbözőbb szűk terekben - építőiparban, mezőgazdasá...

A Grundfos célja, hogy a világ vezető és legsikeresebb szivattyúgyártója legyen. A csoport elkötelezett az új anyagok és eljárások kutatásának területén. Folyamatos célunk, hogy kiemelkedő minőségű, új szivattyúkkal és szivattyús rendszerek...

Cégünket, az Oravecz és Társa Kft.-t 1994-ben, magyar magánszemélyek alapították — több,mint tizenöt éves kompresszor és vákuumtechnológiában szerzett tapasztalattal. Fő profilunk a BUSCH, a CompAir, az SPX HANKISON és a márkák termékeinek ...


Cég hozzáadása

Dugattyús szivattyú beszerzési útmutató

1. Milyen típusú dugattyús szivattyút szeretne?

Alapvetően kétféle dugattyús szivattyút különböztetünk meg. Az egyik az Axiál dugattyús, a másik a radiál dugattyús felépítésű szerkezetek. Az Axiál dugattyús szivattyúk két fő fajtája a ferdetengelyes és ferdetárcsás kivitel. A ferdetengelyes szivattyúnál a dugattyúk végei egy forgó tárcsa furataihoz csuklósan kapcsolódnak. A dugattyúk a henger furataiban axiálisan helyezkednek el. Mivel a henger és a tárcsa nem egy tengelyű, ezért forgás közben a dugattyúk ki-be járnak a henger furataiban. Egy furatban egy fordulat alatt egy szívó és egy nyomó ütem zajlik le. A tengelyferdeség változatásával lehet a szállított térfogatáramot csökkenteni, illetve növelni. A ferdetengelyes Axiál dugattyús szivattyú hasonlóan épül fel, mint a ferdetárcsás, de itt a dugattyúk egy billenthető tárcsának támaszkodnak. A forgó hengerben a tárcsa ferdesége miatt ki-be járnak a dugattyúk. A ferde tárcsa billentésével lehet a szállított térfogatáramot változatni. A radiál dugattyús szivattyúk képesek a legnagyobb nyomások elviselésére. Két fő fajtájuk a belső és a külső dugattyú támasztásos kivitel. A dugattyúk mindkét fajtában, egy henger furataiban radiálisan helyezkednek el. A radiál szivattyúk szállítómagassága sokkal nagyobb.

Tovább az ajánlatkéréshez

2. Mekkora szállítási teljesítménnyel rendelkezzen a szivattyú?

A szivattyú szállítási teljesítménye, amit a leggyakrabban liter/min. Formában szokás megadni, és amely paraméter azt a közeg mennyiséget mutatja, amelyet a berendezés egy perc leforgása alatt képes megmozgatni. Ezen érték függ a szivattyú kialakításától, valamint a hajtómotor teljesítményétől is. Kisebb berendezések szállítási teljesítménye nagyjából 10 liter/min.-nél kezdődik, nagyobbak, ipari felhasználásra szánt típusoké viszont az akár 1000 liter/min-et is meghaladhatja.

Tovább az ajánlatkéréshez

3. Milyen szállítási magasság jellemezze gépet?

A szivattyú emelési magasságát méterben szokás megadni és azt a magasságot jelöli - feltételezve, hogy a csőrendszerben nem keletkezik semmilyen veszteség - ameddig a szivattyú az általa szállított közeget képes eljuttatni. A valóságban természetesen keletkeznek veszteségek a csőrendszerben, így a szivattyún feltüntetett “magasságba” a berendezés képtelen eljuttatni az adott közeget. A szivattyú emelőmagasságának tehát minden esetben nagyobbnak kell lennie, mint az áthidalandó magasság különbség, hogy a veszteségeket leküzdve képes legyen a kívánt helyre eljuttatni az adott folyadékot.

Tovább az ajánlatkéréshez

4. Mekkora fordulatszámmal üzemeljen a szivattyú?

A megengedett fordulatszám-tartomány a névleges mérettől (munkatérfogattól) függ. A kis egységek legnagyobb fordulatszáma 5000 – 6000 l/min. Lehet, a legnagyobbaké legfeljebb 1000 – 1500 l/min. Zárt körfolyamban a megengedett legnagyobb fordulatszám kb. 20%-kal nagyobb. A munkafolyadékra többnyire 0,010 – 0,025 mm-es szűrési finomságot írnak elő.

Tovább az ajánlatkéréshez

5. Mekkora legyen a rendszer nyomása?

A dugattyús rendszerek széleskörű felhasználásának oka, hogy üzemi nyomásuk nagy (pl.: 45 MPa), összhatásfokuk kedvező, hosszú élettartamúak és üzembiztonságuk is kiváló. A szívóági nyomás értéke attól függ, hogy a szivattyú nyitott vagy zárt körfolyamban üzemel. Nyitott körfolyamban 0,06 - 0,07 MPa, zártban legalább 0,2 MPa a szívóági nyomás.

Tovább az ajánlatkéréshez

6.  Időszakos karbantartást igényel?

Dugattyús szivattyúk karbantartási és javítási munkálataira is kérhet ajánlatot. Idővel a használatból adódóan a szivattyúk karbantartásra szorulnak, esetleges tömődés, vagy kopási károsodások miatt. A megfelelő működés biztosítja a jó hatásfokot, ezért ügyelni kell a berendezés állapotára.

7. Igen jelentős különbségek lehetnek a különböző cégek áraiban és feltételeiben, ezért mindig több cég ajánlatát kérjük be és hasonlítsuk össze. Ezt 2 perc alatt, minden kötelezettség nélkül megtehetjük a következő ajánlatkérő ív kitöltésével.

Szerző: Kócsi Norbert

Tovább az ajánlatkéréshez

Dugattyús szivattyú 2 találat
Ingersoll Rand ARO
  • Max. folyadék szállítás: 140 liter/min
  • Maximális nyomás: 450 bar
Az Ingersoll Rand/ARO levegőhajtású dugattyús szivattyúkat számtalan nehéz feladatra használják a különböző iparágakban. A szivattyúk kis viszkozitású anyagok...
WOMA, Bran Lübbe, PAX, Hauke, Uraka, Hammelmann, stb... 1502,1503, 400Z stb....
  • Dugattyúk: Keményfém, Al2O3, nitridált acél
  • Egyedi utángyártott szelepalkatrészek: Szelepek, szelepülékek, szeleprugók, szelepvezetők
  • Tömítések: Felbővített egyedi tömítések gyártása
Vállaljuk kis-és magasnyomású dugattyús szivattyúk állapotfelmérését, szervizelését, javítását, felújítását!
Szivattyú 6 találat

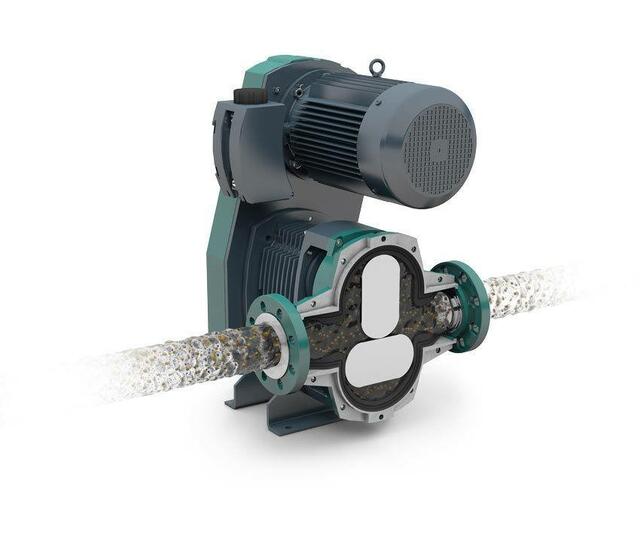

Netzsch Kétfokozatú forgó dugattyús szivattyú TORNADO® és TORNADO T2®
  • Maximális nyomás: 8 bar
  • Maximális szemcseméret: 70 milliméter
  • Szállítási teljesítmény: 1-1000 köbméter óránként
A NETZSCH TORNADO® és TORNADO T2® ipari forgódugattyús szivattyúk a környezettechnológiában és a vegyiparban alkalmazhatók folyamatos, kímélő és pulzációszegény ...
Wright Radiáldugattyús szivattyú Forgódugattyús szivattyúk 3A élelmiszeri
  • Max. viszkozitás: 200.000 cSt
  • Nyomómagasság: max. 34 bar
  • Szerkezeti anyag: saválló acél
Üzletfilozófiánk alapja, hogy megfelelő megoldást tudjunk ajánlani az ipari körülmények között előforduló összes folyadékszállítási, adagolási feladatra. A képvi...
Rocking Piston Dugattyús vákuumszivattyú 55R Series
  • Levegőszállítás: 0.65 - 9 m3/óra
  • Maximális nyomás: 31 mbar
  • max. nyomás: 1 - 12 bar
A dugattyús szivattyúk tartóssága ötvözve a membrán szivattyúk jó hatásfokával kiemelkedő teljesítményt és rugalmasságot eredményez.
Wanner Hidraulikus dugattyús szivattyú Hydra-Cell
  • Nyomás: Max. 172 bar
  • Térfogatágam: Max. 130 l/min
Agresszív, szilárd anyagot tartalmazó folyadék; Hydra-Cell - Nem számít milyen alkalmazás, a Hydra-Cell membránszivattyú arra készült, hogy megoldja a feladatot....
MOOG Radiáldugattyús szivattyú RKP
  • Maximális fordulatszám-tartomány: 1800 – 2900 n/min
  • Méret: 19, 32, 45, 63, 80, 100, és 140 cm3 / fordulat
Az RKP tipusú radiáldugattyús szivattúk alkalmazásának előnyei Szabályozott hidraulika rendszereknél - amikor a szabályozás pontossága lehetővé teszi - a szer...
Ecodry Dugattyús vákuumszivattyú M 20
  • Maximális nyomás: 100 mbar
  • Méret: 211x598x 355 mm
  • Szállítási teljesítmény: 14-22 m3/h
ECODRY M szárazon tömített dugattyús vákuumszivattyú - olajmentes vákuum előállítása - hosszú karbantartási időközök - végvákuum a 10-1 – 10-2 mbar-os tarto...
